一、產品簡介

　　GY-LL-W型微波固體流量開關，是基于多普勒效應的物理原理，由我公司研發生產。可以安裝在管道內、輸送皮帶上、落料擋板、斗式提升機、溜槽、風力輸送機、振動槽或類似的傳送設施上的有料流/無料流的探測。該設備可以提前發現粉料、碎屑、小球狀、顆粒狀運輸或進料過程中的流動問題。有助于避免由于管道堵塞導致的各種嚴重問題，物料損失或系統的其他技術問題。

　　應用領域：飼料行業、玻璃行業、合成材料、建筑行業、冶金行業、紡織行業、陶瓷行業、制藥行業、污水處理、化工行業、電力行業、環保行業、食品行業、橡膠行業等。

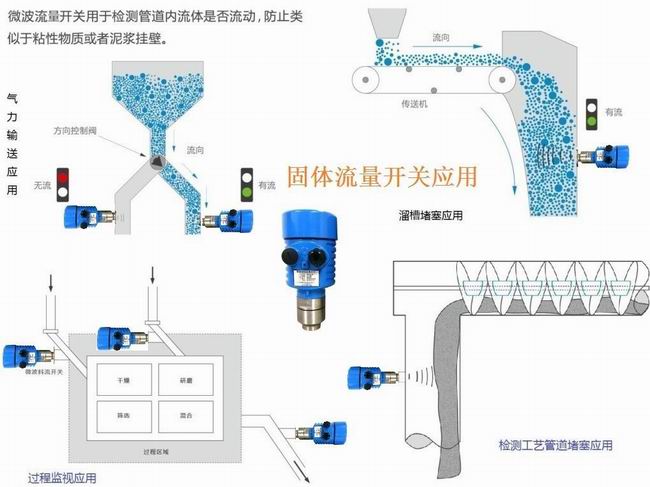

　　典型應用：

　　氣動溜槽水泥有流無流檢測；

　　監測水泥廠中生料預熱器的輸送情況；

　　監測自由落體飼料的流動；

　　氣體上升管道的二次燃料料流監測；

　　監測石膏廠中螺旋給料機下料情況；

　　高爐噴煤流動測量；

　　自由落體甜菜漿粉塵料流監控等。

　　二、工作原理

　　基于微波多普勒原理，監測介質濃度及堵管情況。微波在發射和接收過程中，發射的微波穿過被測介質而造成損耗，損耗與被測介質濃度成正比；由于被測介質的流速，會使發射波和接收波之間存在多普勒頻移，微波損耗越大，則介質濃度越高；所以計算得到介質流速，從而自動補償了流速對濃度的影響。

　　三、產品特點

　　結構緊湊，易于安裝；

　　非接觸測量，使用壽命長；

　　在線監測固體物料的傳送過程；

　　適用于所有流動固體物料；

　　經多普勒頻率位移，自動補充流速對濃度的影響。

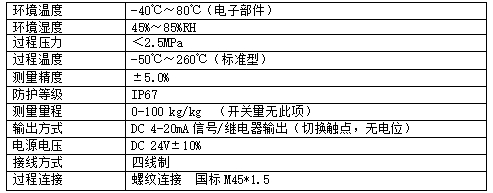

　　四、技術指標

　　五、接線方式

　　GY-LL-W型微波固體流量開關的模擬量輸出可與任何DC 4-20mA輸入的指示、記錄與調節儀表、PLC、DCS及計算機等組成系統，24VDC電源由外部提供；GY-LL-W型微波固體流量開關開關量輸出有：常開觸點和常閉觸點，無電位繼電器輸出。

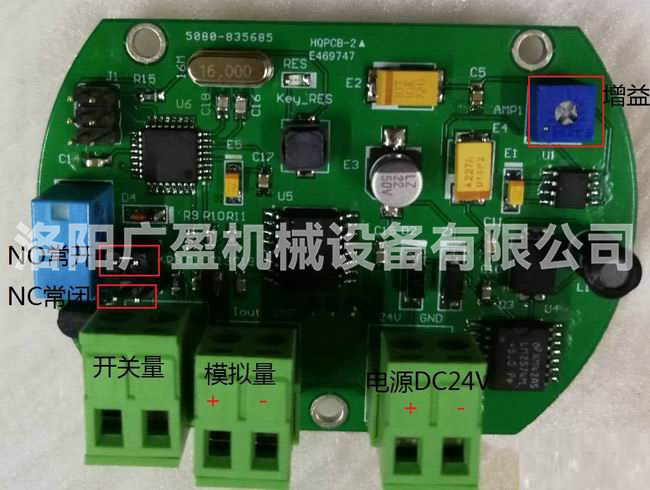

　　六、調試

　　1.電源接口：變送器供電電源的接線端子，供電電壓為24VDC，電源有正負極，請根據變送器板指示接線。

　　2.模擬量接線口：變送器4-20mA模擬量輸出接線端子，請根據變送器板指示接線。

　　只要開關量信號的無此接線端子。

　　3.開關量接口：變送器無源開關量觸點，根據現場需要選擇常開觸點或常閉觸點；當選擇常開觸點時，NO插針斷開，NC插針短接，當選擇常閉觸點時，NC插針斷開，NO插針短接。

　　出廠默認常閉觸點。

　　4.增益：根據現場情況調節增益，當有（無）料流時，調節增益使繼電器動作，進而聯動報警器或其他設備。

　　增益調節—順時針變大，逆時針變小。

　　5.無特殊情況開關量報警值設為10%FS，出廠時可根據現場情況設置。

　　七、安裝注意事項

　　1.安裝位置

　　①遠離彎管、節流裝置、進料口、出料口等，以便保持流場的穩定性。

　　②安裝位置選擇在直管段，要求距離前端5D（被測管徑），距離后端3D為佳。

　　③微波固體流量開關盡量不要向下安裝；安裝位置盡量選擇防雨，做好防護措施。

　　2.安裝方式

　　在被檢測管道開孔φ40-50mm，然后將安裝底座焊接在開孔處，將固體流量開關螺紋連接在安裝底座上，若有積灰現象，可以調整適當角度傾斜安裝，如下圖所示；或在被檢測管道上開一個大于φ40-50mm的孔，然后將微波固體流量開關固定起來，微波源對準被開孔的中心位置。

　　八、選型指南

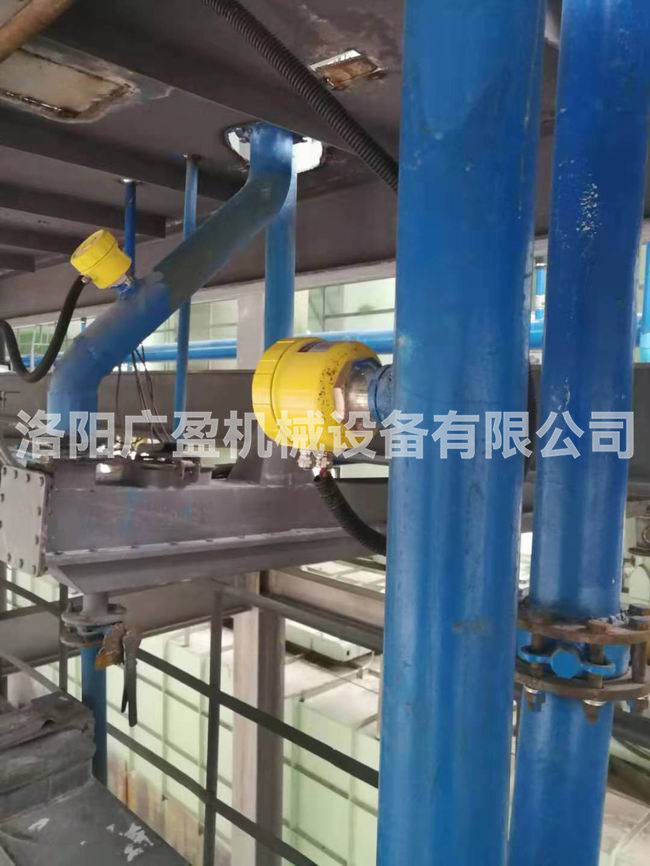

　　九、應用場所示例

　　十、質量保證與技術服務

　　質量保證：

　　公司一直恪守質量是企業生命的真理，不斷強化全面質量管理工作，以ISO9001:2015質量體系為指導標準，建立了嚴密的質量管理組織體系，明確規定了各級人員的質量職責。為確保質量體系有效運行，公司定期進行質量體系的內部審核和外部監督審核并進行管理評審，使公司的質量體系持續改進、不斷完善。

　　樹立“質量是企業的生命”的觀念，把質量管理工作當作企業生產經濟管理的永恒主題，“用戶忠誠”是我們追求的目標。

　　公司擁有一支訓練有素的質量管理和檢測隊伍，有先進的分析設備及儀器用于產品質量的檢測和控制。為保證產品質量穩定流入市場，制定了嚴于國家標準的內控質量標準，通過嚴格的內部管理，充分保障了顧客和企業的權益。

　　技術服務：

　　客戶是我們的生命，服務是我們的義務。我們在工作中不僅為您解決產品的售后服務問題，根要在產品售前做全面、細致的服務，以解決您的后顧之憂。我們承諾：

　　一年之內免費維護；

　　提供終身維護服務；

　　確保備品備件供應；

　　定期用戶跟蹤回訪！
